变压器机器视觉检测方案
一：检测内容及要求
检测工件面积：
长度13mm的正方体样件的pin脚检测
检测内容：
1:侧面检测样件脚翘
2:反侧面检测另一边脚翘
3:底面检测边缘破损
注明:以上检测项目,均需要在影像下清晰可见才能检测
检测效率：每分钟检测数量80-150件(根据样件送料速度)。
分工段进行:按照检测内容细分检测步骤.
二： 设备组成及主要机构
整体构成：尺寸：900*800*1850 mm
型号:INTSOFT_T300
1:盈泰德科技视觉检测软件
2:工业电脑
3:显示器19寸
4:工业相机: 3套,侧面背光一个。反对面背光一个。底面正光一个
5:工业镜头: 2套远心定焦镜头、1套FA工业镜头
6:专业玻璃盘
7:电磁阀
8:减速机
9:进料设备(皮带送料、皮带下料)。
三：1侧面检测方式

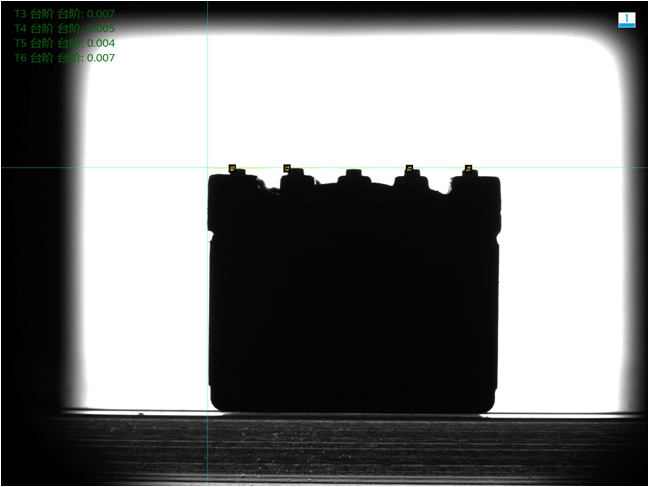

侧面检测良品分析图:OK
三：1侧面检测方式

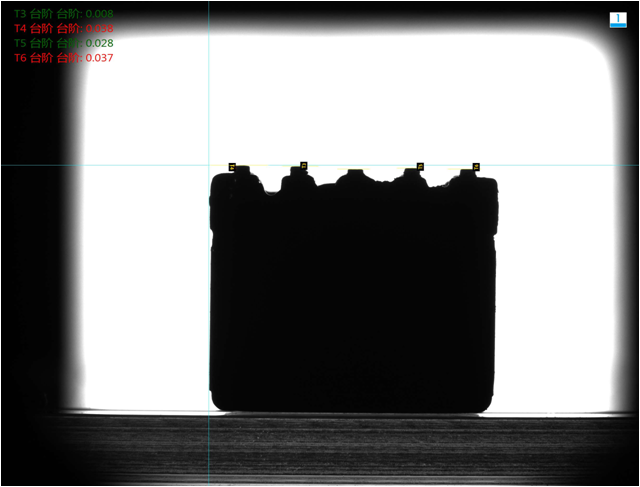

侧面检测轻微脚翘不良分析图:NG
三：1侧面检测方式

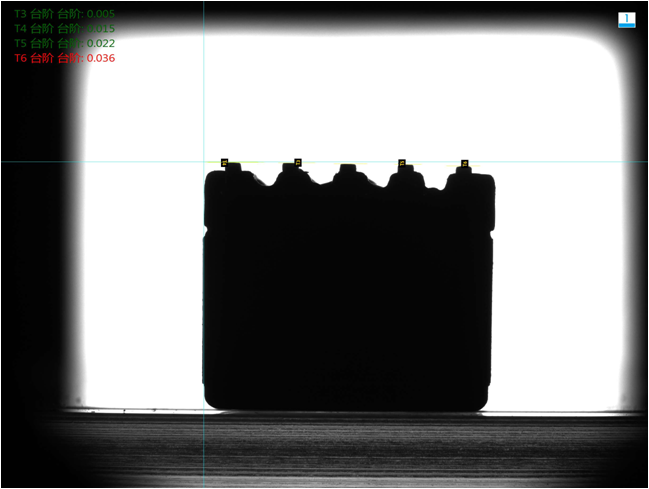

侧面检测严重不良分析图:NG
三：2反侧面检测方式
反侧面检测良品分析图:OK
三：2反侧面检测方式

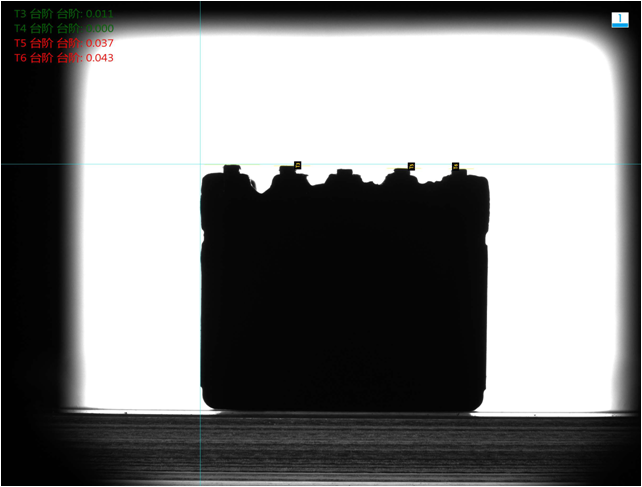

反侧面检测轻微不良分析图:NG
三：2反侧面检测方式
反侧面检测严重不良分析图:NG
三：3底面检测方式

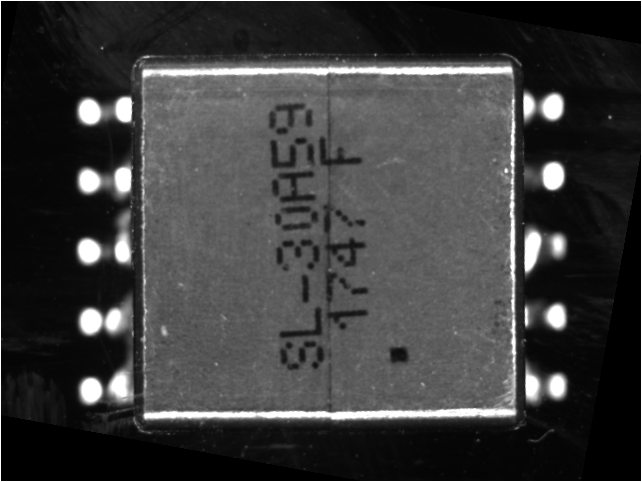

底面检测效果原图:
三：3底面检测方式

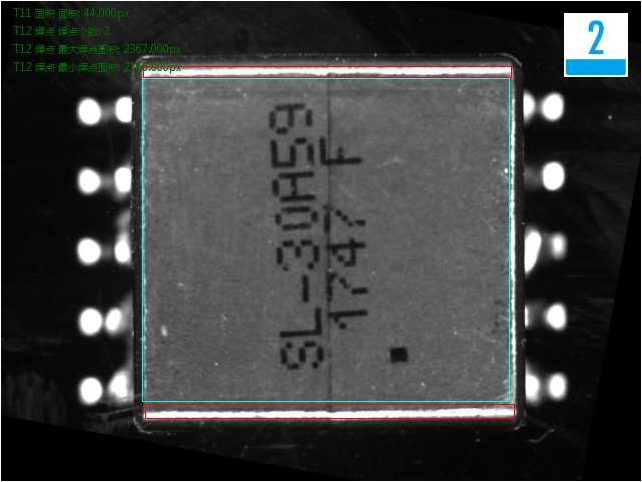

底面检测边缘破损不良分析图:NG
四.系统安装要求:
设备放置的检测空间:在流水线边单独安装盈泰德视觉检测系统，需要保证有足够的空间以安装设备。
环境温度：0-50摄氏度；
空气湿度：90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA
以上就是变压器机器视觉检测方案，如果你的工业生产线中需要用到类似的视觉检测技术，那么不妨和我们盈泰德科技聊聊，我们会先根据你的需求分析，免费从一个专业的角度来给你一个合适的方案，再听取你的意见，即使没达成合作，我们也希望能多认识个朋友。
