变压器机器视觉检测方案

一:检测内容及要求

检测工件面积:

长度13mm的正方体样件的pin脚检测

检测内容:

1:侧面检测样件脚翘

2:反侧面检测另一边脚翘

3:底面检测边缘破损

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量80-150件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸:900*800*1850 mm

型号:INTSOFT_T300

1:盈泰德科技视觉检测软件

2:工业电脑

3:显示器19寸

4:工业相机: 3套,侧面背光一个。反对面背光一个。底面正光一个

5:工业镜头: 2套远心定焦镜头、1套FA工业镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:进料设备(皮带送料、皮带下料)。



三:1侧面检测方式

侧面检测良品分析图:OK

光学筛选机(变压器自动筛选案例)-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:1侧面检测方式

侧面检测轻微脚翘不良分析图:NG

光学筛选机(变压器自动筛选案例)-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:1侧面检测方式

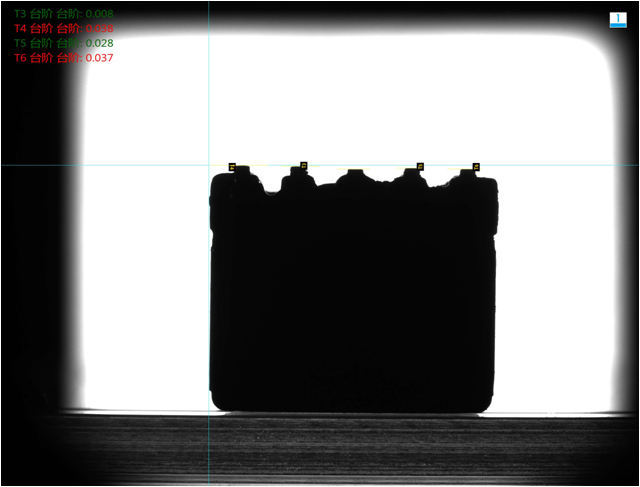

侧面检测严重不良分析图:NG


光学筛选机(变压器自动筛选案例)-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:2反侧面检测方式

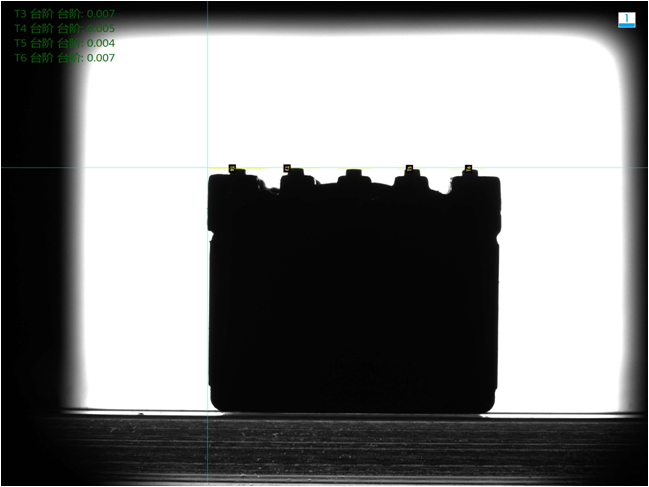

反侧面检测良品分析图:OK

光学筛选机(变压器自动筛选案例)-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:2反侧面检测方式

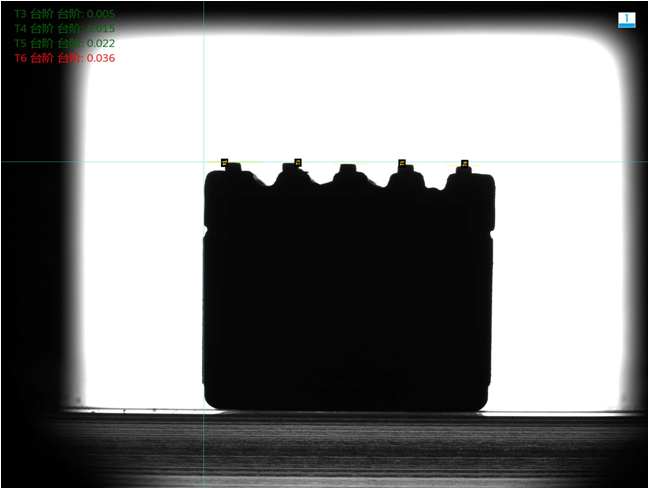

反侧面检测轻微不良分析图:NG

光学筛选机(变压器自动筛选案例)-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:2反侧面检测方式

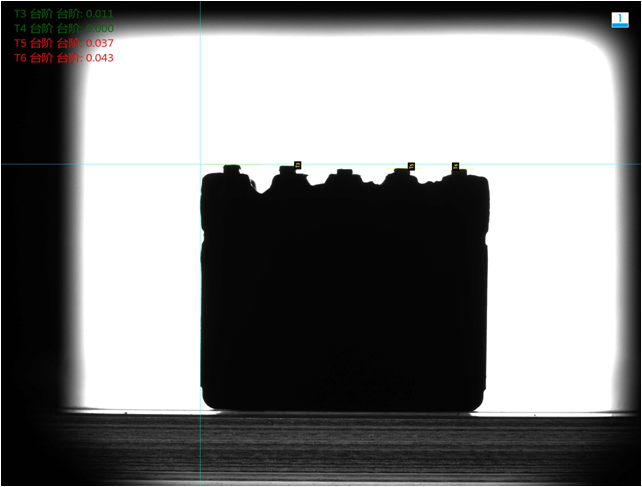

反侧面检测严重不良分析图:NG
光学筛选机(变压器自动筛选案例)-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:3底面检测方式

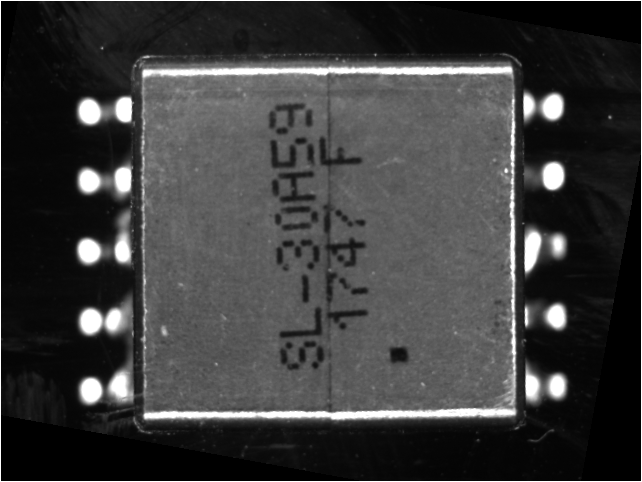

底面检测效果原图:
光学筛选机(变压器自动筛选案例)-机器视觉_视觉检测设备_3D视觉_缺陷检测

三:3底面检测方式

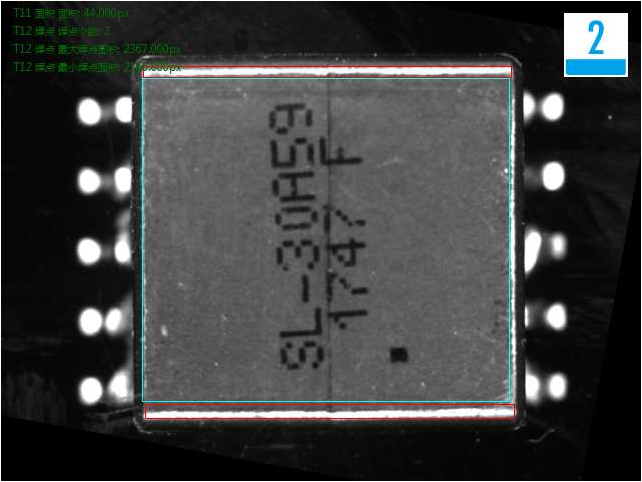

底面检测边缘破损不良分析图:NG

光学筛选机(变压器自动筛选案例)-机器视觉_视觉检测设备_3D视觉_缺陷检测

四.系统安装要求:

设备放置的检测空间:在流水线边单独安装盈泰德视觉检测系统,需要保证有足够的空间以安装设备。

环境温度:0-50摄氏度;

空气湿度:90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz, 耗电<1KVA

以上就是变压器机器视觉检测方案,如果你的工业生产线中需要用到机器视觉检测方面的技术,那么不妨和我们盈泰德科技聊聊,我们会先根据你的需求分析,免费从一个专业的角度来给你一个合适的方案,再听取你的意见,即使没达成合作,我们也希望能多认识个朋友。
