一:检测内容及要求
检测工件:
尺寸1-17毫米的五金元件。6套相机
一个检测螺牙相机45度,检测其它5个面分别5个相机.
检测内容:
5个面的碰伤状态、孔内是否有渣、未冲方孔.方孔冲反不良
一个面的螺牙,牙坏。
注明:以上检测项目,均需要在影像下清晰可见才能检测
检测效率:根据震动盘此料号规范送料速度,如果送料够快,检测可
以达到150-200只每分钟。
分工段进行:按照检测内容细分检测步骤.
二: 设备组成及主要机构
整体构成:尺寸: 900*800*1850 mm
1:盈泰德科技视觉检测软件
2:工业电脑
3:显示器 19寸
4:工业相机
5:工业镜头
6:专业玻璃盘
7:电磁阀
8:减速机
9:振动柜
10:进料设备(振动盘,直振,控制器)。
三:1 正面表面碰伤检测方式
良品检测效果截图: OK
检测到碰伤效果图:NG
三:侧面方孔检测方式

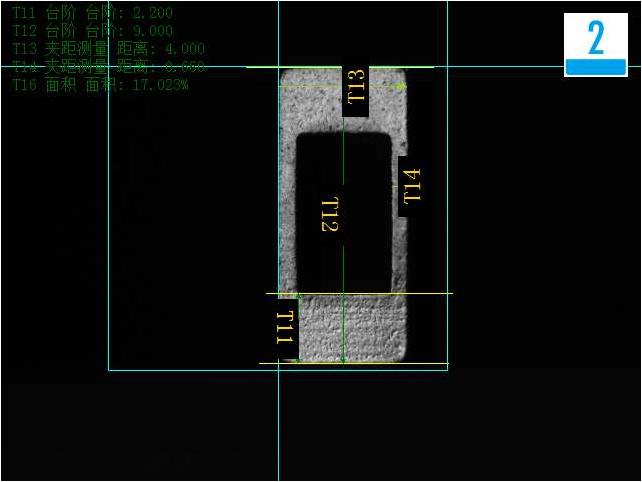

侧面合格检测效果截图: OK
三:1 剔除不良检测方式

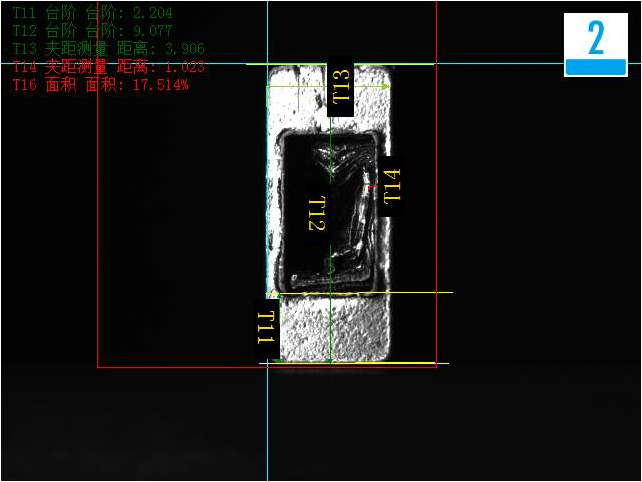

方孔侧面内有渣物截图: NG
三: 剔除不良检测方式

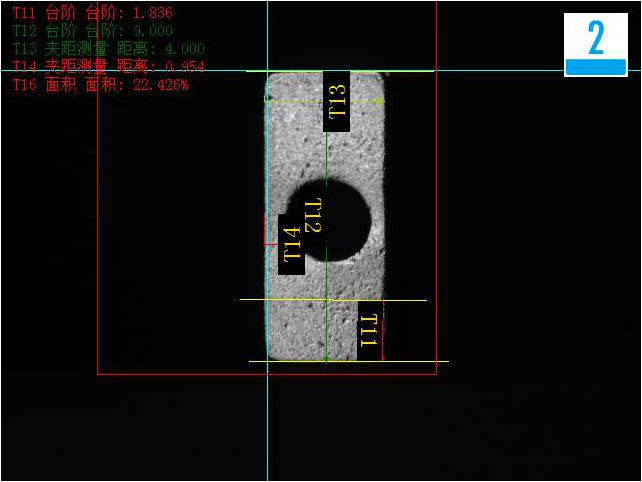

未冲方孔检测效果图:NG
三: 剔除不良检测方式

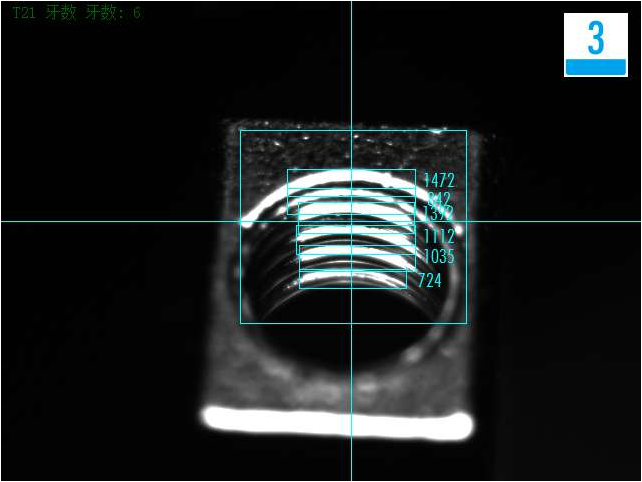

螺牙合格检测效果图:OK
三: 剔除不良检测方式

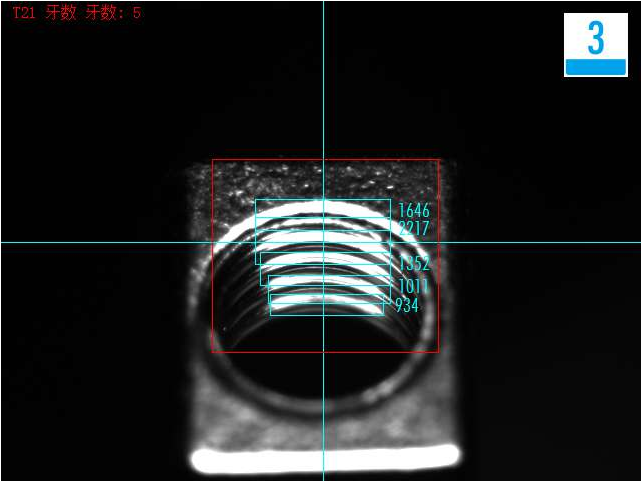

螺牙不良检测效果图:NG
三: 剔除不良检测方式
螺牙没有检测效果图:NG
四.系统安装要求:
设备放置的检测空间: 在流水线边单独安装盈泰德视觉检测系统,需要保证有足够的空间以安装设备。
环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源: 交流220V,50Hz, 耗电<1KVA
