检测内容及要求检测内容: 产品的外观检测

序号 检测位置 检测方式 是否可检 备注
1 破损 正光检测 可检
2 毛边 不可检 无明显特征

注明:以上检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于200件(取决于产品送料速度)。

二、设备组成及主要机构设备型号:YTD-T300标准检测设备 外形尺寸:900*800*1850mm 组成部件清单:

序号 部件名称 规格型号 数量
1 视觉检测软件 盈泰德 1套
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS19”液晶显示器 1台
4 工业相机 Barsler工业相机 6套
5 相机调节模组 盈泰德定制 6套
6 工业镜头 FA高清光学工业镜头 6套
7 光源 定制光学自适应光源 4套
8 检测平台 专业光学玻璃载台 1套
9 伺服电机 松下·PANASONIC 1套
10 控制系统 盈泰德定制 1套
11 PLC运动协作 松下·PANASONIC 1套



样件测试图片:
底部正光检测原图:

磁件视觉检测设备(磁件外观瑕疵缺陷视觉解决方案)-机器视觉_视觉检测设备_3D视觉_缺陷检测

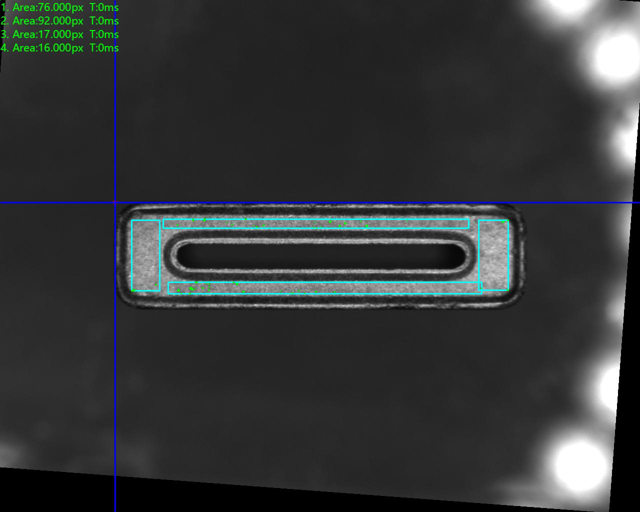

底部正光检测良品分析图:OK

磁件视觉检测设备(磁件外观瑕疵缺陷视觉解决方案)-机器视觉_视觉检测设备_3D视觉_缺陷检测

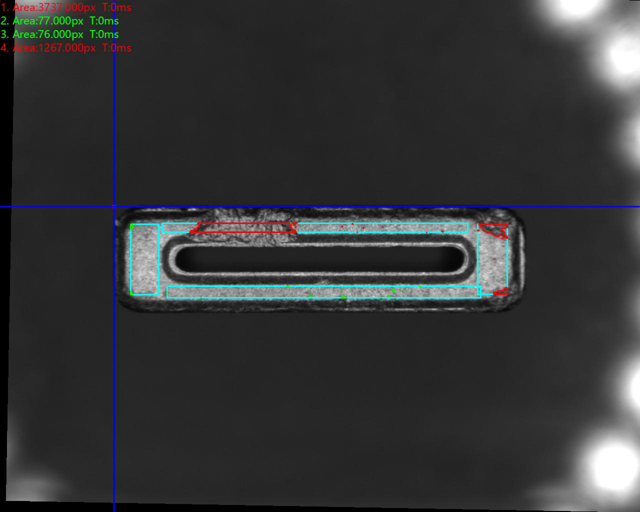

底部正光检测不良品分析图:NG 不良原因:破损 评估结果:可检

磁件视觉检测设备(磁件外观瑕疵缺陷视觉解决方案)-机器视觉_视觉检测设备_3D视觉_缺陷检测

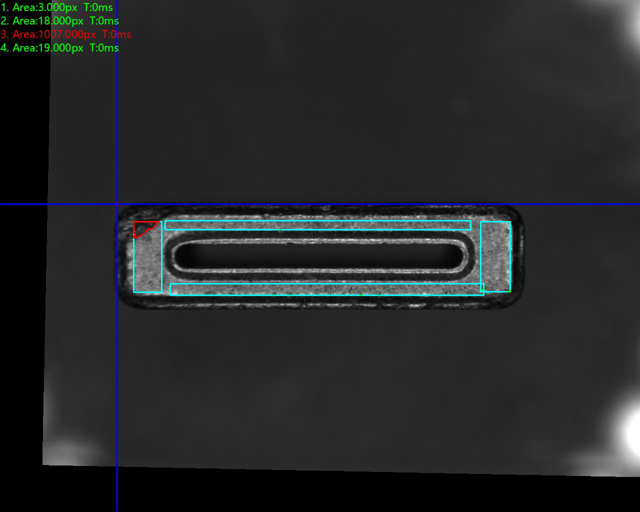

顶部正光检测不良品分析图:NG 不良原因:破损 评估结果:可检

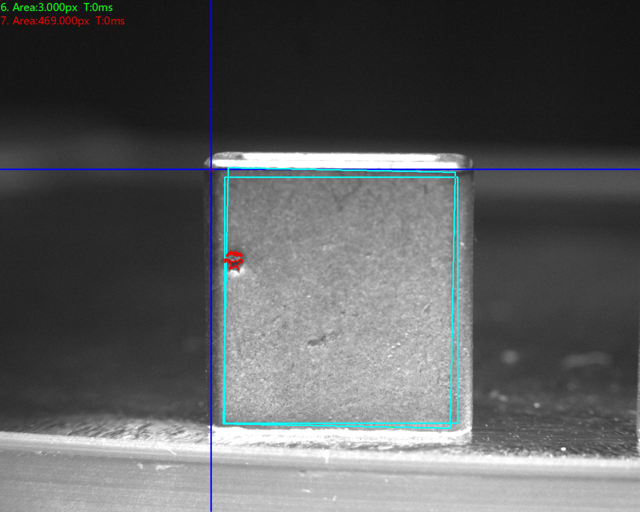

磁件视觉检测设备(磁件外观瑕疵缺陷视觉解决方案)-机器视觉_视觉检测设备_3D视觉_缺陷检测侧面正光检测不良品分析图:NG 不良原因:破损 评估结果:可检
磁件视觉检测设备(磁件外观瑕疵缺陷视觉解决方案)-机器视觉_视觉检测设备_3D视觉_缺陷检测
反侧面正光检测不良品分析图:NG 不良原因:破损 评估结果:可检

磁件视觉检测设备(磁件外观瑕疵缺陷视觉解决方案)-机器视觉_视觉检测设备_3D视觉_缺陷检测

如果你的工业生产线中需要用到类似的视觉检测技术,那么不妨和我们盈泰德科技聊聊,我们会先根据你的需求分析,免费从一个专业的角度来给你一个合适的方案,再听取你的意见,即使没达成合作,我们也希望能多认识个朋友。
