包装软管上的字符是识别产品的重要标志,字符检测成为一道非常重要的工序,面对年产15亿光靠人视觉检测变得 不现实,深圳盈泰德科技利用机器视觉技术及图像处理技术,研发出机器视觉字符缺陷检测系统代替人工检测软管外观字符,以下为检测案例。
一、检测内容及要求检测内容: 产品的外观检测

序号 检测位置 检测方式 是否可检
1 旋盖有没有拧紧 背光检测 可检
2 有无尾胶 背光检测 可检

注明:深圳盈泰德科技生产的机器视觉字符缺陷检测系统检测项目,均需在影像下清晰可见才能检测。检测效率:每分钟检测数量 不低于130件(取决于产品送料速度)。
样品图:

字符缺陷检测系统(包装软装视觉检测方案)-机器视觉_视觉检测设备_3D视觉_缺陷检测
二、设备组成及主要机构设备型号:Intsoft-T200 组成部件清单:

序号 部件名称 规格型号 数量
1 视觉检测软件 盈泰德 1套
2 工业电脑 盈泰德定制 1套
3 显示器 PHILIPS19”液晶显示器 1台
4 工业相机 SONY工业相机 1套
5 相机调节模组 盈泰德定制 1套
6 工业镜头 FA高清光学工业镜头 1套
7 光源 定制光学自适应光源 1套
8 检测平台 盈泰德定制框架 1套

设备检测流程

字符缺陷检测系统(包装软装视觉检测方案)-机器视觉_视觉检测设备_3D视觉_缺陷检测
三、样件测试图片:

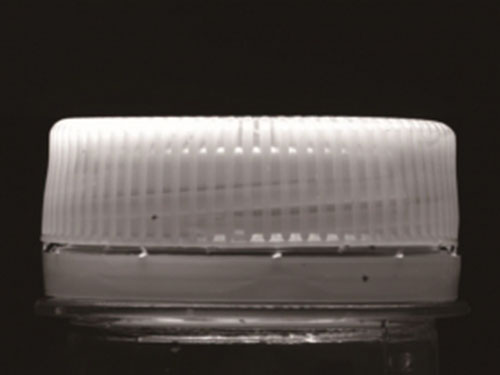

顶部背光检测良品原图与分析图:OK

字符缺陷检测系统(包装软装视觉检测方案)-机器视觉_视觉检测设备_3D视觉_缺陷检测

顶部背光检测不良品原图与分析图:NG 不良原因:盖不紧

字符缺陷检测系统(包装软装视觉检测方案)-机器视觉_视觉检测设备_3D视觉_缺陷检测

顶部背光检测不良品原图与分析图:NG 不良原因:盖不紧

字符缺陷检测系统(包装软装视觉检测方案)-机器视觉_视觉检测设备_3D视觉_缺陷检测
四、机器视觉字符缺陷检测系统安装要求:

设备放置的检测空间: 在流水线上并入安装盈泰德科技视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源: 交流220V,50Hz, 耗电<1KVA。

专业的事交给专业的人做,如果你的工业生产线中需要用到机器视觉检测相关的技术,那么不妨和我们盈泰德科技聊聊,我们会免费从一个专业的角度来给你一个合适的方案,即使没达成合作,我们也希望能多认识个朋友。
